Состав, конструкция термоэлектрического модуля Пельтье

Состав термоэлектрического модуля (ТЭМ) Пельтье

Термоэлектрический модуль Пельтье представляет собой сборочную единицу, состоящую из набора термопар. Каждая термопара состоит из полупроводниковых элементов p- и n-типа (ветвей), соединенных медными проводниками (коммутационными пластинами).


термопара Пельтье

Термопары из полупроводниковых ветвей последовательно объединены в единую электрическую цепь, которая расположена между керамическими платами (изоляторами).

Количество таких термопар в модуле может варьироваться от нескольких штук до несколько сотен, от этого количества будет зависеть холодопроизводительность термоэлектрического модуля.

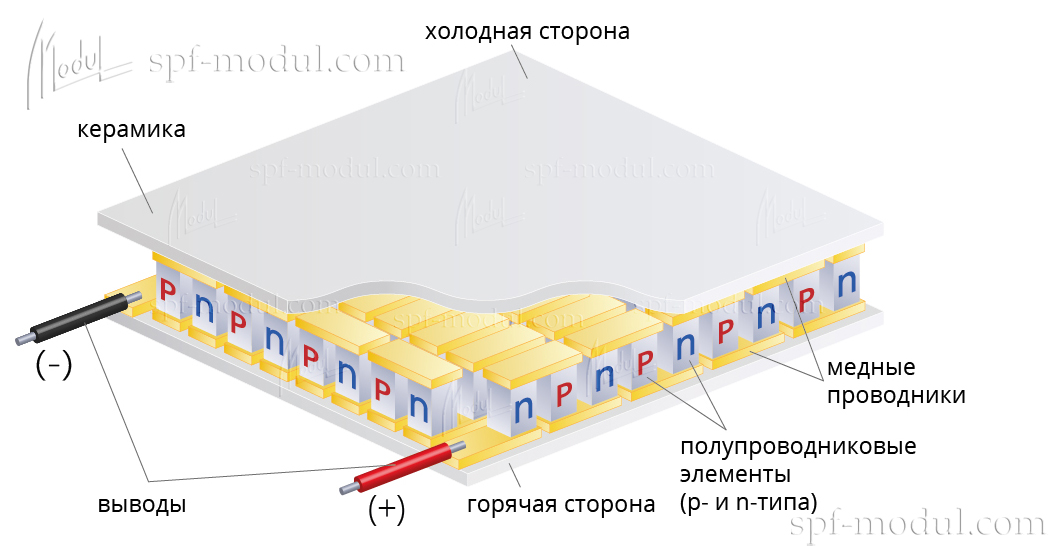

состав термоэлектрического модуля Пельтье

Для изготовления полупроводниковых элементов (ветвей) используются сплавы на основе теллурида висмута Te-Bi (собственного производства НПФ «Модуль»).

Керамическая плата термоэлектрического модуля, к которой крепятся выводы, обычно называется "горячей стороной", вторая керамическая плата называется "холодной стороной". Соответственно к холодной стороне монтируют объект для охлаждения, а с горячей стороны происходит выделение тепла.

Традиционно используется керамика из оксида алюминия, но также возможны и другие опции (см. подробнее).

Далее см. Принцип работы термоэлектрического модуля
